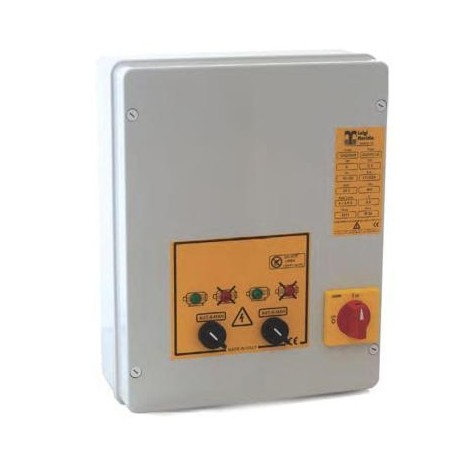

COMPOSIZIONE:
- Cassetta in ABS (tipo V0)
- Interruttore di manovra-sezionatore bloccoporta
- Fusibili per ciascun motore elettrico
- 2 contattori
- 2 relé termici
- Trasformatore di sicurezza 400-230/24V per circuito ausiliario
- Fusibili per protezione trasformatore e circuito ausiliario
- 2 spie luminose verdi (marcia)
- 2 spie luminosa rossa (blocco)
- 2 selettori AUT-0-MAN
- Centralina per alternanza
- 2 motori elettrici
- Morsettiera (Uscita motori, predisposizione galleggianti/pressostati)
- Pressacavi
- 2 staffe di fissaggio
- Libretto d’istruzioni
CARATTERISTICHE TECNICHE:
- Tensione di alimentazione 400 Vac ±10%
- Frequenza di lavoro 50/60 Hz
- Grado di protezione IP55
- Temperatura d’impiego -5 /+40°C
- 3 ingressi in bassissima tensione per pressostati o galleggianti (contatti puliti)
