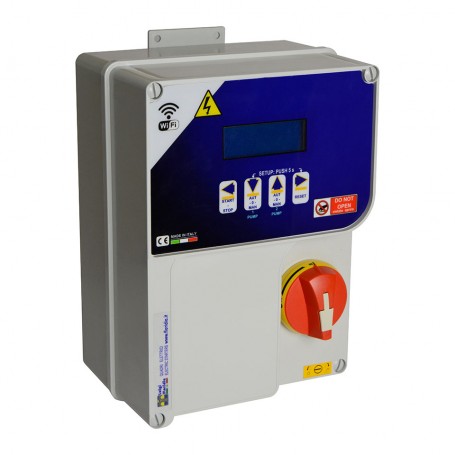

Quadro elettronico monofase lcd/rs | adem-rs 0,5-3/23 | floridia

COMPOSIZIONE:

• Cassetta in ABS (tipo V0)
• Interruttore di manovra-sezionatore blocco porta
• Scheda madre
• Scheda pannello LCD
• Fusibili (Pos. 01, 02, e 03)
• Interruttore magnetotermico (Pos. 04 e 05)
• Pressacavi
• Staffe di fissaggio
• Libretto d’istruzioni.

CARATTERISTICHE TECNICHE:

• Tensione di alimentazione 230 Vac ±10%
• Frequenza di lavoro: 50/60 Hz
• Grado di protezione: IP55
• Temperatura d’impiego: -5 / +40°C
• Tasto per il funzionamento Automatico-0-Manuale
• Tasto Start-Stop
• Tasto Reset
• Tasti per le impostazioni dei parametri
• Avvisatore acustico (buzzer)
• Display a cristalli liquidi per la visualizzazione di:

- Tensione di rete; - Corrente motore; - Cosφ motore; - Potenza motore; - Pressione; - Livello; - Stato del motore; - Stato ingressi digitali; - Stato sondine di livello; - Allarmi (di cui ultimi 5 in memoria); - Ore di funzionamento motore; - Tutti i messaggi relativi al funzionamento del motore; - Multilingua: Italiano, Inglese, Spagnolo, Tedesco, Francese.

• 2 ingressi bassissima tensione per pressostati o galleggianti (contatti puliti)
• 4 ingressi per elettrosonde più sonda comune, con sensibilità regolabile da 0 a 50 kΩ (trimmer) con funzione riempimento/svuotamento
• Ingresso per sensore 4-20mA
• RS485 per MODBUS-RTU con possibile terminazione
• Modulo wireless WI-FI con APP dedicata per smartphone
• Uscita aux per allarme

PROTEZIONI:

• Tensione minima/massima
• Corrente minima, massima o assenza carico e sbilanciamento
• Marcia a secco tra le seguenti opzioni:

- Pressione (trasduttore); - Minima corrente; - Cosφ; - Livello (sondine o galleggianti).

• Fusibili o magnetotermico per protezione circuito di potenza Fusibili di protezione scheda elettronica

IMPOSTAZIONI E CONTROLLI:

• Lingua
• Ritardo rientro rete
• Tensione minima
• Tensione massima
• Corrente minima (marcia a secco)
• Corrente massima (sovraccarico)
• Ritardo marcia a secco
• Ritardo ripristino marcia a secco
• N° tentativi ripristino marcia a secco
• Ritardo termico
• Ritardo ripristino termico
• N° tentativi ripristino termico
• Cosφ minimo;
• Contaore
• Selezione applicazione digitale (sonde, galleggianti, pressostati)
• Selezione applicazione analogica (trasduttore) - Tipo sensore (pressione o livello); - Pressione sensore; - Pressione massima; - Pressione marcia a secco; - Ritardo marcia a secco; - Ritardo riempimento; - Modalità svuotamento/riempimento; - Livello allarme; - Livello minimo; - Livello massimo.
• Modalità ripristino automatico
• Autoconfigurazione
• Sensibilità sonde: da 5 a 120 kΩ
