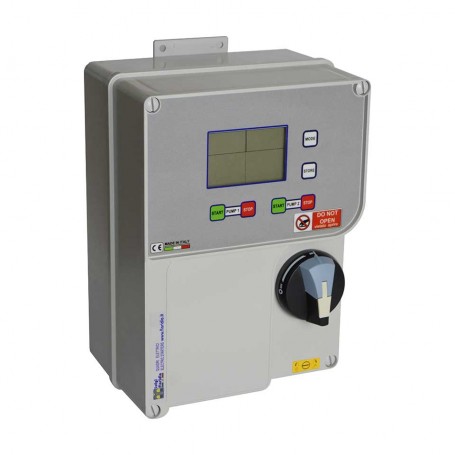

Quadro elettronico monofase per 2 motori | adem2p-de 0,5-3/23 | floridia

COMPOSIZIONE:

• Cassetta in ABS (tipo V0)
• Interruttore di manovra-sezionatore blocco porta
• Fusibili generali (Pos. 01 e 02)
• Interruttore magnetotermico (Pos. 03)
• 2 Contattori
• Scheda madre
• Scheda pannello LCD con rappresentazione grafica funzioni quadro
• Pressacavi
• Staffe di fissaggio
• Libretto d’istruzioni

CARATTERISTICHE TECNICHE:

• Tensione di alimentazione 400 Vac ±10%
• Frequenza di lavoro 50/60 Hz
• Grado di protezione IP55
• Temperatura d’impiego -5/+50°C

PROTEZIONI:

• Marcia a secco con minima corrente
• Sovraccarico
• Rotore bloccato
• Tensione minima/massima
• Eccessivi avviamenti.
• Mancanza fase

IMPOSTAZIONI E CONTROLLI:

• Ritardo marcia a secco
• Tempo di ripristino marcia a secco
• Tempo di ripristino sovraccarico
• Tempo di ripristino per minima/massima tensione)
• Corrente nominale motore
• Corrente motore per avvio marcia a secco (%)
• Corrente motori per sovraccarico (%)
• Corrente motore per rotore bloccato (%)
• Tensione minima
• Tensione massima
• Contatore
• Selezione applicazione sollevamento acque
• Selezione applicazione pressurizzazione
• Selezione applicazione acque sporche
• Avvio automatico periodico per prevenzione blocco
• Autoconfigurazione.

FUNZIONI:

• 2 Tasti Start
• 2 Tasti Stop
• Tasto per selezionare modalità AUT/MAN
• Tasto taratura automatica
• Avvisatore acustico (buzzer)
• Display LCD per la visualizzazione di:

- Tensione di rete; - Corrente motore; - Stato motore; - Stato livello vasca; - Stato livello pozzo; - Allarmi (di cui ultimi 5 in memoria); - Ore di funzionamento motore; - Tutti i messaggi relativi al funzionamento del motore; - Sistema di alternanza e sequenza.
