Collare riparazione tipo "m" 87-93

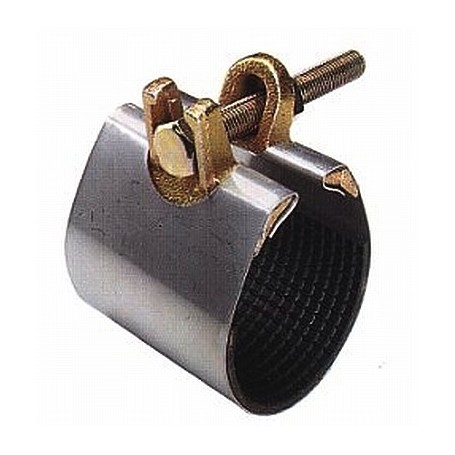

Collari di riparazione ad un bullone “TIPO M”

Campo di impiego

Per la riparazione di rotture localizzate o piccoli fori non superiore al 30%

della larghezza della fascia su tubazioni di qualsiasi materiale per servizio

acqua.

Temperatura massima di utilizzo: +40°C.

Gamma

• Produzione standard: morsetto in ghisa sferoidale, bullone in acciaio inox

zincato.

• Disponibili su richiesta: morsetto in acciao inox, bullone in acciaio inox.

Dati Tecnici

• Fascia in acciaio inox AISI 304 di spessore minimo 0,6 mm e larghezza

80 mm.

• Morsetti in ghisa sferoidale GS 600-3 UNI EN 1563, rivestita con protezione

galvanica di zincatura Zn/Fe e passivazione a cromo esavalente spessore

8-10 micron.

• Guarnizione* in gomma nitrilica NBR, durezza 60 shore e conforme al

KTW e al DM 174.

• Viti di serraggio a testa esagonale secondo UNI 5739 e dadi esagonali secondo UNI 5588, in acciaio classe DIN 558 rivestito con protezione galvanica

di zincatura Zn/Fe e passivazione a cromo esavalente spessore 8-10 micron.

*A richiesta possibilità di guarnizione EPDM conforme alla Circolare DGS/VS4

e alle prescrizioni WRC BS 6920, per utilizzo su condotte di acqua potabile.

Caratteristiche principali

Adattabilità a superfici particolarmente corrose

Il robusto morsetto in ghisa sferoidale, unitamente alla guarnizione nitrilica

con idonea quadrettatura, permette la perfetta tenuta anche in presenza

di rotture su tubazioni con superfici corrose.

Praticità di montaggio

La presenza di un solo bullone determina un veloce e facile montaggio del

collare sulla condotta da riparare.

Modalità d’installazione

• Aprire il collare di riparazione facendo uscire la testa della vite dalla sua

sede e mantenendo il gambo, con relativo dado e rosetta, nel suo foro.

• Posizionare il settore di guarnizione in corrispondenza del taglio o foro da

riparare.

• Reinserire la testa della vite nell’apposita sede, operare un serraggio manuale per posizionare correttamente i morsetti e la guarnizione.

• Serrare il bullone con apposita chiave secondo coppia di serraggio consigliata.

• A completo serraggio si evidenzierà un rigonfiamento esterno della guarnizione.

• Coppia di serraggio secondo norma UNI 3740/74.
