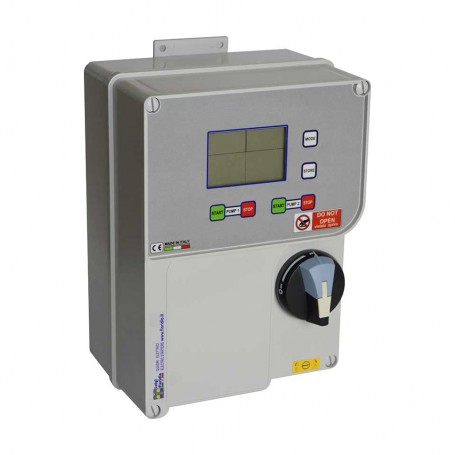

Tableau electrique ade2p-de 7.5-15/40 5.5-11kw (6-25a) 400v lcd

COMPOSITION :

• Boîtier ABS (type V0)
• Interrupteur-disconnecteur de verrouillage de porte
• Fusibles généraux (Pos. 01 et 02)
• Disjoncteur magnétothermique (Pos. 03)
• 2 contacteurs
• Carte mère
• Panneau LCD avec représentation graphique des fonctions du panneau
• Presse-étoupes
• Supports de fixation
• Livret d'instructions

CARACTÉRISTIQUES TECHNIQUES

• Tension d'alimentation 400 Vac ±10%
• Fréquence de travail 50/60 Hz
• Degré de protection IP55
• Température de fonctionnement -5/+50°C

PROTECTIONS :

• Fonctionnement à sec avec un courant minimum
• Surcharge
• Rotor bloqué
• Tension minimale/maximale
• Démarrage excessif
• Défaut de phase

RÉGLAGES ET CONTRÔLES :

• Délai de marche à vide
• Temps de récupération de la marche à vide
• Temps de réinitialisation de la surcharge
• Temps de réinitialisation de la tension minimale/maximale)
• Courant nominal du moteur
• Courant du moteur pour le démarrage à sec (%)
• Courant moteur pour surcharge (%)
• Courant moteur pour rotor bloqué (%)
• Tension minimale
• Tension maximale
• Compteur
• Sélection de l'application de relevage de l'eau
• Sélection de l'application de surpression
• Sélection de l'application eau sale
• Démarrage automatique périodique pour la prévention des blocages
• Auto-configuration.

FONCTIONS :

• 2 touches Start
• 2 touches d'arrêt
• Touche de sélection du mode AUT/MAN
• Touche d'étalonnage automatique
• Buzzer
• Ecran LCD pour la visualisation de :

- Tension secteur ; - Courant moteur ; - Etat moteur ; - Etat niveau réservoir ; - Etat niveau puits ; - Alarmes (dont les 5 dernières en mémoire) ; - Heures de fonctionnement du moteur ; - Tous les messages relatifs au fonctionnement du moteur ; - Système d'alternance et de séquence.
