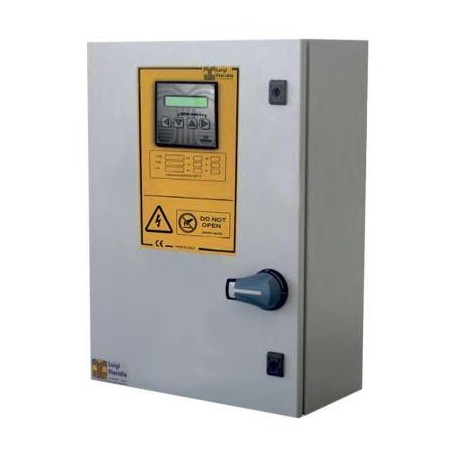

Anlasser mit as-by-d by-pass 3-10/40 max 16a

ZUSAMMENSETZUNG:

• Gehäuse aus Blech, RAL 7035
• Türschloss-Lasttrennschalter
• Allgemeine Sicherungen
• Sanftanlasser komplett mit Bypass
• Schütz
• Digitales Tastenfeld "Multi-D" mit LCD-Schalttafel
• 3 Stromwandler
• 400/24 V Sicherheitstransformator für Hilfsstromkreis
• Sicherungen zum Schutz des Transformators und des Hilfskreises
• Fremdbelüftung (ab AS-BY-D 40/40)
• Programmierung des Antriebs
• Klemmenkasten (Motorausgang, Schwimmer- oder Druckschaltervorbereitung)
• 4 Befestigungslaschen
• Betriebsanleitung

TECHNISCHE DATEN

• Versorgungsspannung 400 Vac ±10%
• Arbeitsfrequenz 50/60 Hz
• Schutzart IP55
• Betriebstemperatur -5/+40°C
• Eingang für sehr niedrige Spannung für Notdruckschalter (Trockenkontakt)
• Eingang für sehr niedrige Spannung für Füllstandssonden oder Schwimmerschalter (Trockenkontakt)
• Taste für Automatik-O-Manuell-Betrieb
• Tasten für Parametereinstellungen
• Beleuchtetes Display zur Visualisierung von:

- Netzspannung; - Motorstrom; - Motorleistung; - Alarme;

- Alle den Motorbetrieb betreffenden Meldungen;

- Mehrsprachig: Italienisch, Englisch, Spanisch, Deutsch, Französisch

SCHUTZMASSNAHMEN:

• Minimale/maximale Spannung
• Maximaler Strom
• Phasenausfall und Unsymmetrie (Strom)
• Phasenfolge (Spannung)
• Leiterplattenschutzsicherung
• Trockenlauf über Mindeststrom

EINSTELLUNGEN UND BEDIENELEMENTE:

• Sprache
• Netzwiedereinschaltverzögerung
• Minimale Spannung
• Maximale Spannung
• Maximaler Strom
• Ungleichgewicht der Phasen
• Phasenfolge
• Minimaler Strom
• Thermische Verzögerung
• Schützwechselzeit
• Automatischer Rückstellmodus
• Selbstkonfiguration
