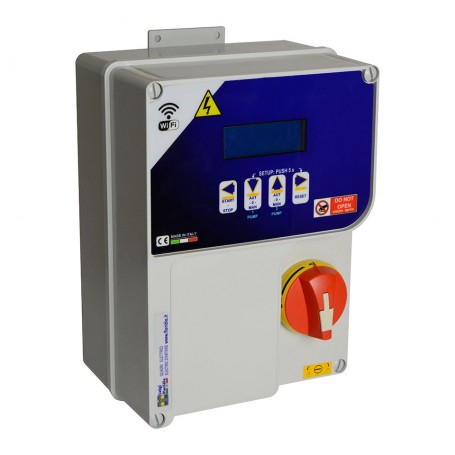

Einphasiges bedienfeld adem-rs 0,5-3/23 lcd/rs

ZUSAMMENSETZUNG:

• ABS-Gehäuse (Typ V0)
• Türverriegelung-Lasttrennschalter
• Hauptplatine
• LCD-Panel-Platine
• Sicherungen (Pos. 01, 02, und 03)
• Schutzschalter (Pos. 04 und 05)
• Kabelverschraubungen
• Befestigungsklammern
• Anleitungsheft.

TECHNISCHE EIGENSCHAFTEN:

• Versorgungsspannung 230 Vac ±10%
• Arbeitsfrequenz: 50/60 Hz
• Schutzart: IP55
• Betriebstemperatur: -5 / +40°C
• Taste für Automatik-0-Manuell-Betrieb
• Start-Stopp-Taste
• Reset-Taste
• Tasten für Parametereinstellungen
• Signalton
• Flüssigkristallanzeige zur Anzeige von

- Netzspannung; - Motorstrom; - Motor-cosφ; - Motorleistung; - Druck; - Füllstand; - Motorstatus; - Status der Digitaleingänge; - Status der Füllstandssonden; - Alarme (die letzten 5 im Speicher); - Motorbetriebsstunden; - Alle den Motorbetrieb betreffenden Meldungen; - Mehrsprachig: Italienisch, Englisch, Spanisch, Deutsch, Französisch.

• 2 Kleinspannungseingänge für Druckschalter oder Schwimmer (potentialfreie Kontakte)
• 4 Eingänge für elektrische Sonden plus gemeinsame Sonde, mit einstellbarer Empfindlichkeit von 0 bis 50 kΩ (Trimmer) mit Füll-/Leerfunktion
• Eingang für 4-20mA-Sensor
• RS485 für MODBUS-RTU mit möglicher Terminierung
• Drahtloses WI-FI-Modul mit spezieller APP für Smartphones
• Aux-Ausgang für Alarm

SCHÜTZUNGEN

• Minimale/maximale Spannung
• Minimaler, maximaler oder unbelasteter Strom und Unsymmetrie
• Trockenlauf zwischen den folgenden Optionen

- Druck (Messumformer); - Mindeststrom; - Cosφ; - Füllstand (Sonde oder Schwimmer).

• Sicherungen oder thermisch-magnetischer Schutzschalter zum Schutz des Stromkreises Sicherungen zum Schutz der elektronischen Karte

EINSTELLUNGEN UND BEDIENELEMENTE:

• Sprache
• Netzwiedereinschaltverzögerung
• Mindestspannung
• Maximale Spannung
• Minimaler Strom (Trockenlauf)
• Maximaler Strom (Überlast)
• Verzögerung bei Trockenlauf
• Trockenlauf-Wiederherstellungs-Verzögerung
• Anzahl der Trockenlaufversuche
• Thermische Verzögerung
• Thermische Rückstellverzögerung
• Anzahl der thermischen Rückstellversuche
• Minimaler cosφ
• Stundenzähler
• Auswahl der digitalen Anwendung (Sonden, Schwimmer, Druckschalter)
• Auswahl der analogen Anwendung (Messumformer) - Sensortyp (Druck oder Füllstand); - Sensordruck; - Maximaler Druck; - Trockenlaufdruck; - Trockenlaufverzögerung; - Befüllungsverzögerung; - Entleerungs-/Befüllungsmodus; - Alarmpegel; - Mindestpegel; - Höchstpegel
• Automatischer Rückstellmodus
• Selbstkonfiguration
• Sondenempfindlichkeit: 5 bis 120 kΩ
